Spodnie – konstrukcja odzieży

Konstrukcja odzieży nie musi być trudna i skomplikowana. Wystarczy postępować krok po kroku i mieć dużo cierpliwości. W tym poście pokażę w jaki sposób wykonać siatkę konstrukcyjną oraz w jaki sposób na jej podstawie modelować spodnie. Na podstawie poniższych obliczeń uszyłam spodnie od piżamy świątecznej, którą wykończyłam ściągaczami. W poprzednim poście pokazałam jak wykonać formę na górną część piżamy.

konstrukcja spodnie
piżama konstrukcja


Konstrukcja odzieży – spodnie damskie

Jak wykonać wykrój?
Przede wszystkim powinniśmy umieć precyzyjnie pobrać miarę lub skorzystać z tabeli miar. Prezentowane spodnie uszyłam w rozmiarze damskim – 36. Poniższe wyliczenia są podstawą do tworzenia różnego rodzaju spodni.

Po pierwsze do przygotowania wykroju potrzebny będzie:
* papier (mogą być połączone arkusze),
* ołówek, cienkopis oraz flamaster,
* linijka, cyrkiel i ekierka (również warto zainwestować w krzywiki krawieckie)
* kalkulator i kartka do zapisywania obliczeń.

Po drugie przygotuj swoje wymiary tak jak ja poniżej.

Jeśli nie wiesz jak to zrobić – zapraszam do innego postu, w którym opisuje jak prawidłowo dokonać pomiarów ciała.

ZWo Wzrost 170cm
obt Obwód bioder 96cm
ot Obw. pasa 72cm
ZTv Wysokość talii 107,5cm
ZUo Wys. krocza 80,5cm
ZKO Wys, kolana 48cm
Szerokość nogawki – zależne od wyglądu modelu – moje będą szerokie 27cm, które zwężę ściągaczem

Wielkość dk w połowie obwodu bioder wynosi 1cm. Więcej o dodatkach konstrukcyjnych w innym poście.


Konstrukcja odzieży – przednia część nogawki:

TD wysokość talii = ZTv = 107,5cm
TU głębokość krocza = ZTv-ZUo = 107,5-80,5 = 27cm
UB wyznacza TB = głębokość bioder = 1/20obt+3cm = 4,8+3 = 7,8cm
DK wysokość kolana = ZKo = 48cm

Wyliczanie szerokości dla punktów:
TT1 szer. paska = 3cm (wielkość stała)
BB1 przedniej nogawki 1/4obt = 24cm
T1T2 na linii talii = odc. BB1 = 24cm
B1B2 podkroju krocza = 1/20obt+1cm=4,8+1 = 5,8cm

Następnie:
BB3 wyznaczenie środka przedniej nogawki = 1/2*BB2 = 1/2(BB1+B1B2) = 1/2(24+5,8) = 1/2*29,8 = 14,9cm

Na linii pionowej od pkt. B3 powstaną T3, K1, D1

Następnie modelujemy:

B1B4 poszerzenie nogawki na linii bioder = 0,5cm (wielkość stała)
T2T4 wielkość wcięcia na linii środka przodu = 1cm (wielkość stała)
T1T5 wielkość wcięcia bocznego = 1/10(obt-ot)=1/10(96-72)=1/10*24 = 2,4cm
D1D2 = D1D3 szer. nogawki na linii dołu 1/2*27-1=13,5-1 = 12,5cm
K1K2=K1K3 szerokość nogawki na linii kolana = odc. D1D2
Połączyć linią prostą B2, K3, D3 i wyznaczyć U1.
Przedłużyć linię boczną od T5 = 1cm
B4T4T3 = kąt prosty
od T3 długość zaszewki = 9cm (w tym modelu z niej zrezygnowałam)

W rezultacie powyższe wymiary będą podstawą do wyrysowania konturów wykroju. Poniżej przeniesione są wszystkie moje wyliczenia, które tworzą siatkę konstrukcyjną i zarys formy przedniej nogawki – pomarańczowy kontur:

Opis konstrukcji tylnej części nogawki

B3B5 wyznaczenie środka tylnej nogawki = 1,5cm (wielkość stała)
B5B6 odległość od podkroju krocza 1/16obt = 1/16*96 = 6cm
UU2 wyznaczenie kąta nachylenia linii środka tyłu 1/20obt-1cm=4,8-1 = 3,8cm
U2 połączyć z B6
z B6 prostopadła do prostej U2B6
B6B7 szer. nogawki tylnej 1/4obt+1=24+1 = 25cm
B5B8 szer. od środka nogawki (w lewą stronę) = odc. B5B7 (w prawą stronę)

Później modelujemy:

D2D4=D3D5 poszerzenie nogawki na linii dołu = 2cm (wielkość stała)
K2K4=K3K5 poszerzenie nogawki na linii kolana = 2cm (wielkość stała)
z K5 połączyć prostą B8
K1K6 wyznaczenie punktu K6 = 1/8obt+4cm=12+4 = 16cm
z K6 prosta przez B7 od linii talii – T6
odcinek T6T7, czyli wielkość wcięcia bocznego = odc. T1T5 z przodu = 2,4cm
T7T8B6 wyznaczenie nachylenia linii talii – prostopadła T7T8 do linii środka tyłu – kąt prosty w T8
K5U3 wyrównanie długości szwu wewnętrznego od linii kolana = odc K3U1
T7T9 wyznaczenie linii środka zaszewki 1/2T7T8 (w tym modelu z niej zrezygnowałam)

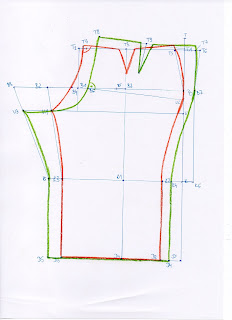

Ponieważ w ten sposób mamy już wszystkie wymiary, można złożyć je w siatkę. Najlepiej, żeby robić to od razu. Na przykład wyliczam kilka prostych i w tym samym momencie nanoszę je na siatkę. Poniżej przeniesione są wszystkie moje wyliczenia, które tworzą siatkę konstrukcyjną i zarys formy tylnej nogawki – zielony kontur:

konstrukcja odzieży

Wykończenie góry spodni

Do wielkości obwodu bioder dodać 4 cm, otrzymany wymiar będzie tworzyć dłuższy bok prostokąta tworzącego tunel na gumkę i górne wykończenie spodni. Krótszy bok to 12cm. Doszywamy tunel wraz z gumką bieliźnianą o szerokości 5cm.

Wykończenie ściągaczem nogawek

Na koniec odmierzamy obwód kostki. Uzyskany wymiar jest dłuższym bokiem prostokąta, krótszy to 6cm (lub wg uznania). Taki prostokąt (ew. można uwzględnić zapas) wycinamy ze ściągacza i doszywamy do nogawki. Nogawka gotowa.

Mam nadzieję, że konstrukcja odzieży nie sprawiła Ci problemu. I, że chętnie będziesz rozwijać umiejętności. Jeżeli bardzo chcesz się tego nauczyć, a samej jakoś trudno Ci to wszystko rozszyfrować to może poszukaj szkoły dla konstruktorów. Bardzo często są organizowane lekcje pokazowe i to najlepsza okazja do zobaczenia jak wygląda konstrukcja odzieży u profesjonalistów.

Pozdrawiam
Unicat
